ArmSoM Display 7 HD

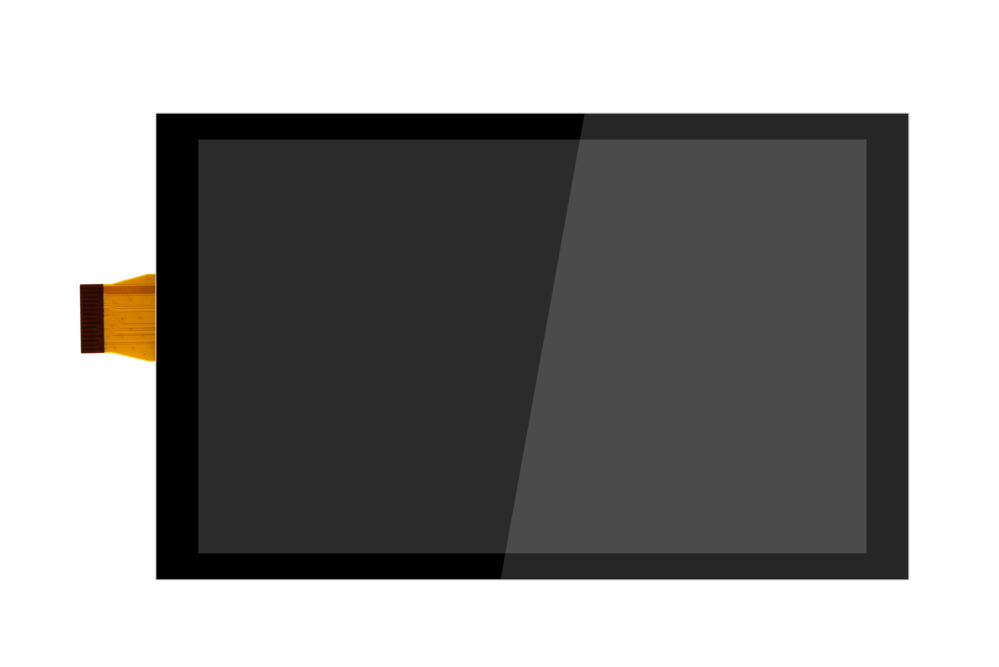

ArmSoM Display 7 HD 是一款彩色有源矩阵薄膜晶体管（TFT）液晶显示屏（LCD），采用非晶硅 TFT 作为开关器件。该型号由以下组件构成：

  • ​TFT LCD 面板​​

  • ​驱动电路​​

  • ​背光系统

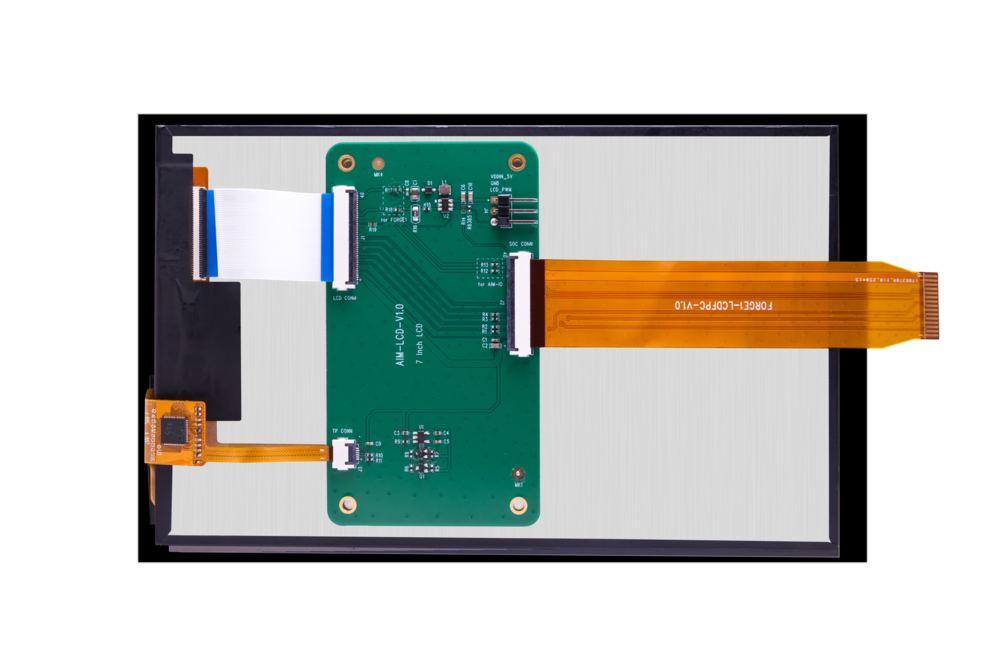

  • 转接板

此 TFT LCD 的​​有效显示区域对角线尺寸为 7.0 英寸​​，支持 ​​WXGA 分辨率​​（800 水平像素 × 1280 垂直像素）。

可用于平板电脑、娱乐系统和信息仪表板等交互式项目。

armsom-display-10hd

兼容性​

  • Forge1
  • AIM7

显示面板规格参数​

基础参数​

  • 面板尺寸 (Panel Size): 7英寸 (inch)
  • 像素数量 (Number of Pixels): 800×1280 (pixels)
  • 有效区域 (Active Area): 94.2 mm × 150.72 mm
  • 像素间距 (Pixel Pitch): 0.11775 mm × 0.11775 mm
  • 外形尺寸 (Outline Dimension): 160.85 mm (H) × 99.65 mm (W) × 2.5 mm (D)

显示特性​

  • 色彩数量 (Number of Colors): 1670万色 (16.7M)
  • 显示模式 (Display Mode): 常黑模式 (Normally Black)
  • 可视角度 (Viewing Direction): IPS（全视角技术）
  • 显示格式 (Display Format): RGB垂直条状排列 (RGB Vertical Strip)
  • 亮度 (Luminance): 300 cd/m²（典型值）
  • 对比度 (Contrast Ratio): 700:1（典型值）
  • 表面处理 (Surface Treatment): 防眩光 (Anti-Glare)

接口与硬件​

  • 接口 (Interface): MIPI（移动行业处理器接口）
  • 背光 (Backlight): 白色 LED (White LED)
  • 驱动芯片 (IC): GH8555BL

环境与物理特性​

  • 工作温度 (Operation Temperature): -10°C ~ 50°C
  • 存储温度 (Storage Temperature): -20°C ~ 60°C
  • 重量 (Weight): 141.5 / g

Resources​

📚

armsom-7HD.dwg

📜

armsom-7HD.pdf
